Tìm hiểu các thành phần chính của hệ thống camera giám sát gồm camera, đầu ghi, ổ cứng, dây tín hiệu và vai trò của chúng. Nâng cao an ninh với giải pháp giám sát hiệu quả.
Hệ Thống Camera Giám Sát Là Gì?
Hệ thống camera giám sát (hay còn gọi là hệ thống CCTV - Closed-Circuit Television) là một tập hợp các thiết bị điện tử được kết nối với nhau, có chức năng ghi lại và truyền tải hình ảnh, âm thanh từ một khu vực nhất định về trung tâm để theo dõi, lưu trữ và xử lý. Mục đích chính là để quan sát, giám sát, phòng ngừa và ghi nhận các sự kiện, hành vi diễn ra trong phạm vi được bảo vệ.

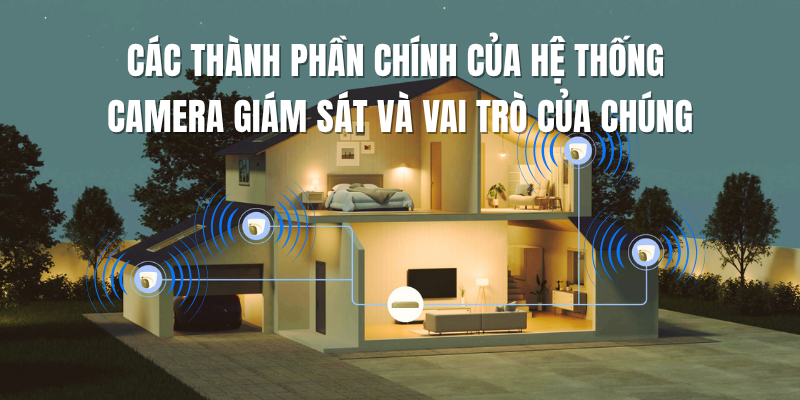

Các Thành Phần Chính Của Hệ Thống Camera Giám Sát và Vai Trò Của Chúng
1. Camera Giám Sát: Thiết Bị Thu Nhận Hình Ảnh
Đây là thành phần quan trọng nhất, có vai trò ghi lại hình ảnh và âm thanh tại khu vực được theo dõi. Hiện nay, có nhiều loại camera khác nhau để phù hợp với từng nhu cầu sử dụng:
- Camera Analog (CCTV): Là loại truyền thống, hình ảnh được truyền tải qua cáp đồng trục. Ưu điểm là chi phí thấp, dễ lắp đặt.
- Camera IP (Internet Protocol): Truyền tải dữ liệu qua mạng internet. Loại này cho chất lượng hình ảnh sắc nét, có thể tích hợp nhiều tính năng thông minh như nhận diện khuôn mặt, đếm người...
- Camera Không Dây (Wireless Camera): Sử dụng sóng Wi-Fi để truyền tải dữ liệu, tiện lợi cho việc lắp đặt ở những nơi khó đi dây. Tuy nhiên, cần đảm bảo tín hiệu Wi-Fi ổn định.
- Camera PTZ (Pan-Tilt-Zoom): Có khả năng xoay ngang (Pan), dọc (Tilt) và phóng to (Zoom), giúp người dùng điều khiển góc nhìn linh hoạt.

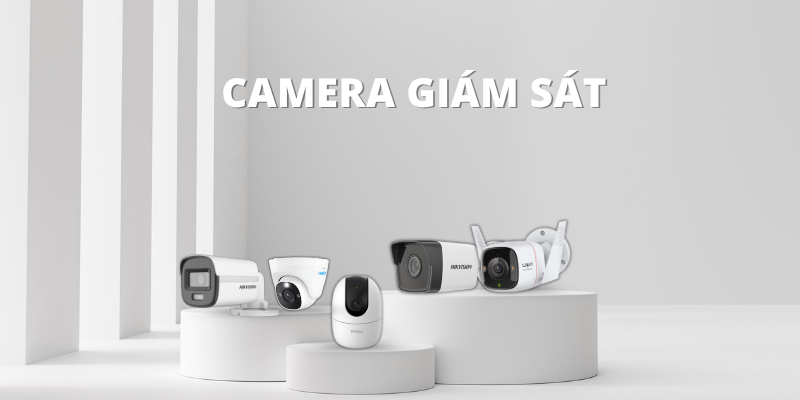

Camera Giám Sát: Thiết Bị Thu Nhận Hình Ảnh
2. Thiết Bị Ghi Hình (Đầu Ghi): Trung Tâm Xử Lý Dữ Liệu
Thiết bị ghi hình là trung tâm điều khiển và xử lý dữ liệu của hệ thống camera giám sát. Nó có nhiệm vụ nhận tín hiệu từ camera, mã hóa, lưu trữ và cho phép người dùng xem lại hình ảnh. Có hai loại đầu ghi phổ biến:
- Đầu Ghi Hình DVR (Digital Video Recorder): Dành cho camera Analog. DVR chuyển đổi tín hiệu Analog sang kỹ thuật số để lưu trữ và phát lại.
- Đầu Ghi Hình NVR (Network Video Recorder): Dành cho camera IP. NVR nhận trực tiếp tín hiệu kỹ thuật số từ camera IP qua mạng.
Cả DVR và NVR đều có ổ cứng để lưu trữ dữ liệu. Dung lượng ổ cứng càng lớn, thời gian lưu trữ hình ảnh càng dài.

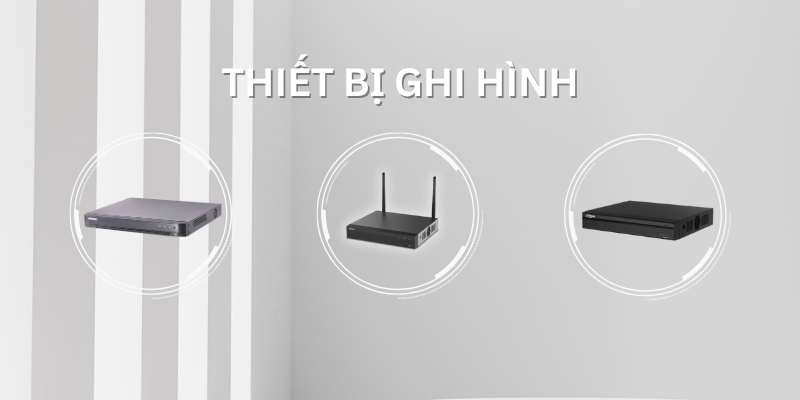

Thiết Bị Ghi Hình (Đầu Ghi)
3. Ổ Cứng Lưu Trữ: Nơi Lưu Trữ Dữ Liệu Quan Trọng
Ổ cứng (HDD - Hard Disk Drive) là nơi lưu trữ toàn bộ dữ liệu hình ảnh và video mà camera ghi lại. Dung lượng ổ cứng là yếu tố quan trọng quyết định thời gian bạn có thể xem lại các đoạn ghi hình. Với một hệ thống camera giám sát liên tục, việc lựa chọn ổ cứng chuyên dụng cho camera (ổ cứng giám sát) sẽ đảm bảo độ bền và hiệu suất hoạt động ổn định.

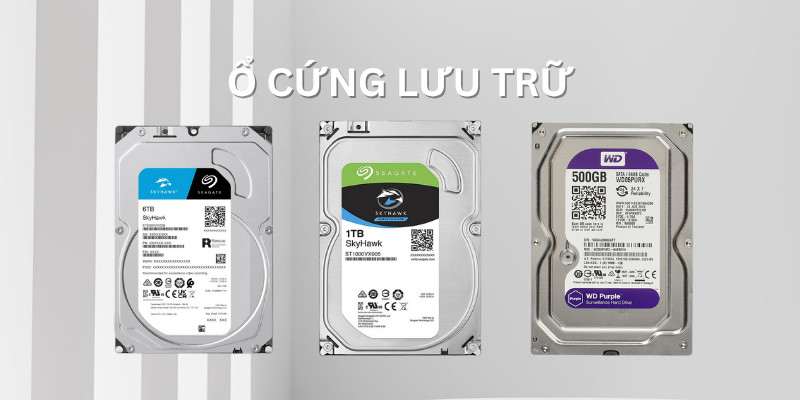

Ổ Cứng Lưu Trữ
4. Dây Tín Hiệu và Dây Nguồn: Kết Nối và Cấp Điện
Đây là các thành phần thiết yếu để kết nối và cấp điện cho các thiết bị trong hệ thống:
- Dây Tín Hiệu:
- Cáp Đồng Trục (Coaxial Cable): Sử dụng cho camera Analog, truyền tải tín hiệu hình ảnh và đôi khi cả nguồn điện.
- Cáp Mạng (Ethernet Cable - Cat5e/Cat6): Sử dụng cho camera IP, truyền tải cả dữ liệu hình ảnh, âm thanh và cấp nguồn PoE (Power over Ethernet) nếu camera hỗ trợ.
- Dây Nguồn: Cung cấp điện năng cho camera và các thiết bị khác hoạt động. Thường là dây điện 12V DC.

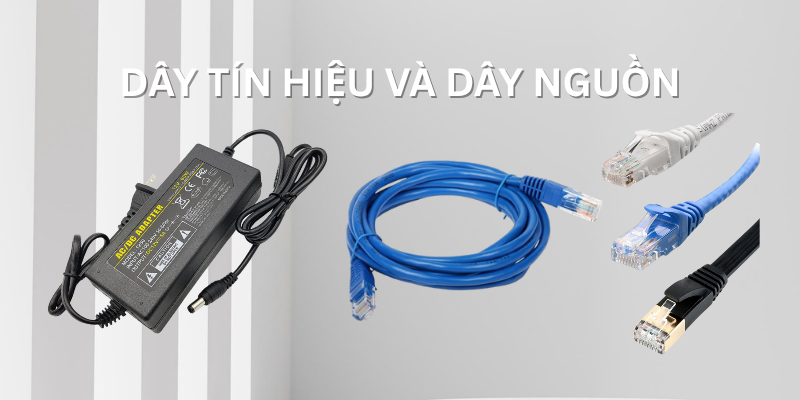

Dây Tín Hiệu và Dây Nguồn
5. Màn Hình Hiển Thị: Giao Diện Theo Dõi Trực Quan
Màn hình hiển thị (TV, màn hình máy tính) cho phép bạn xem trực tiếp hình ảnh từ camera và xem lại các đoạn ghi hình đã lưu. Đây là giao diện trực quan để bạn theo dõi tình hình khu vực giám sát.
Màn Hình Hiển Thị
6. Nguồn Điện và Bộ Chuyển Đổi Nguồn: Đảm Bảo Hoạt Động Liên Tục
Đảm bảo hệ thống camera giám sát hoạt động ổn định, nguồn điện phải được cung cấp đầy đủ và liên tục. Mỗi camera và đầu ghi đều cần một bộ chuyển đổi nguồn (adapter) phù hợp để hoạt động đúng cách

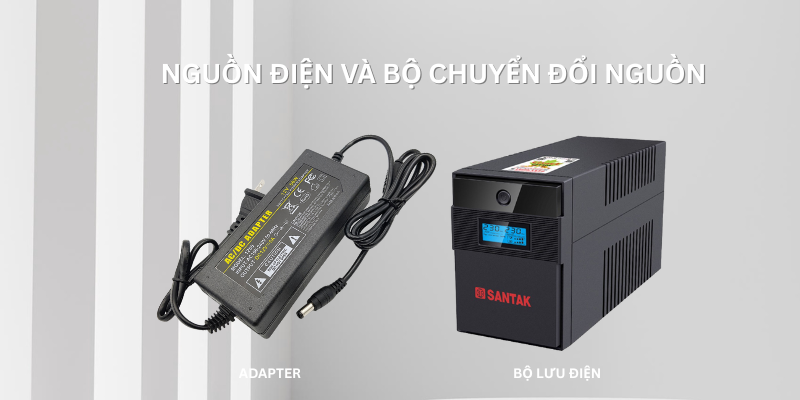

Nguồn Điện và Bộ Chuyển Đổi Nguồn
7. Phụ Kiện Hỗ Trợ Khác
- Jack BNC, Jack RJ45: Dùng để kết nối dây cáp tín hiệu với camera và đầu ghi.
- Hộp Kỹ Thuật: Bảo vệ các mối nối dây điện, thiết bị nhỏ khỏi tác động của môi trường.
- Bộ Khuếch Đại Tín Hiệu: Đối với khoảng cách dây dài, bộ khuếch đại giúp đảm bảo tín hiệu không bị suy giảm.
- Thiết Bị Chống Sét (nếu cần): Bảo vệ hệ thống khỏi các tác động của sét đánh.
- Switch Mạng (cho hệ thống IP): Giúp kết nối nhiều camera IP vào cùng một mạng.
Lựa Chọn Hệ Thống Camera Giám Sát Hiệu Quả
Việc hiểu rõ về các thành phần chính của hệ thống camera giám sát và vai trò của chúng sẽ giúp bạn đưa ra lựa chọn phù hợp, xây dựng một hệ thống an ninh hiệu quả và đáng tin cậy. Dù là để giám sát gia đình, cửa hàng hay nhà xưởng, một hệ thống được cấu hình đúng chuẩn sẽ mang lại sự an tâm tuyệt đối.
